一.產品介紹

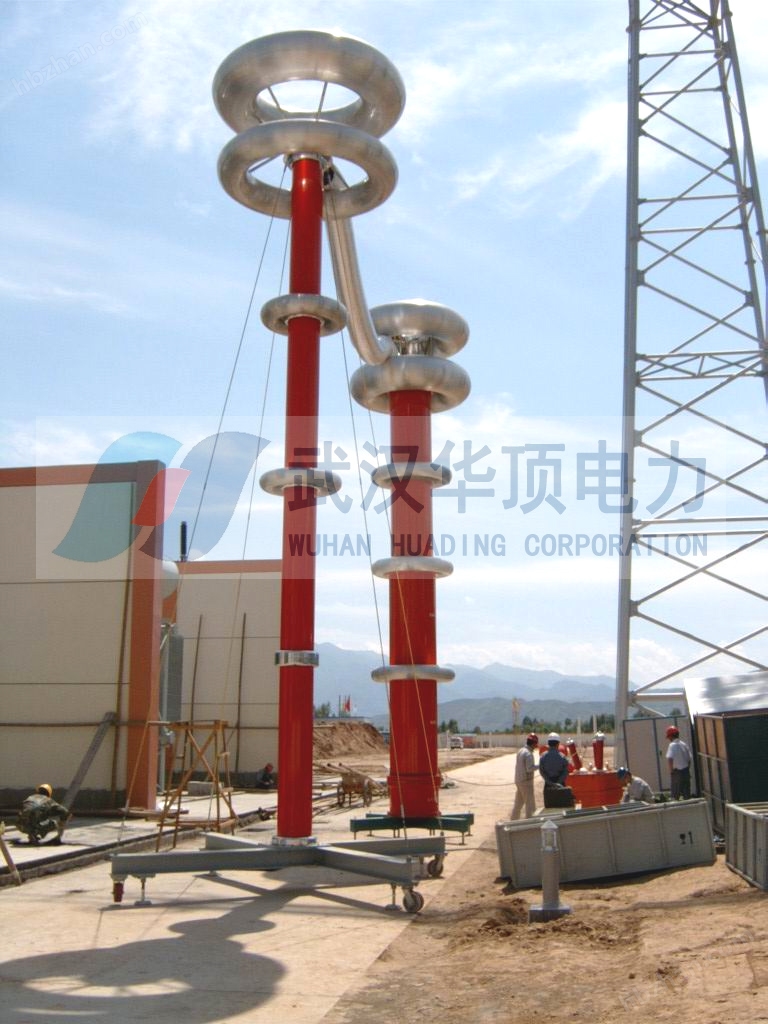

    HDTF調頻串聯諧振耐壓試驗成套裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，兼顧較寬的適用范圍，采用串聯諧振的原理滿足交/直流耐試驗，常用于電纜耐壓試驗。

    HDTF調頻串聯諧振耐壓試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。

產品別稱：串聯諧振、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置
     電纜便攜式變頻諧振升壓裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
    變配電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口變頻器，輸出穩定，具有各種過流過壓欠壓等保護，頻率分辨率為0.001HZ，在30～300Hz時頻率細度可達0.01Hz，確保在整個頻率區間內輸出波形良好.
二.產品參數

     8.工作電源： 380/220V±15%/50Hz±5%
    常用設備主要配置及技術參數舉例說明 :
一、變頻電源：
   技術參數:
     1.額定功率：6kW；供參考，根據不同容量的被試品功率不同，
     2.輸入電壓：單相 380V±5% 或單相220V±5% 45～65Hz，（常規試驗時，請用單相380V電壓）當電源為380V時，可做額定負載試驗。
     3.輸出電壓：0～400V可調
     4.輸出電壓頻率：30～300Hz
     5.頻率調節:0.1Hz自動調節或是手動調節
     6.頻率不穩定度:≤0.02%
     7.輸出電流：0～30A（根據不同需求進行增加或減小）

二、高壓電抗器
   技術參數
     1.額定工作電壓：27kV
     2.額定工作電流：1A
     3.額定電感量：146H
     4.連續工作時間：30min
     5.溫升：小于60度
     6.工作頻率：20~300Hz

三、激勵變壓器
   技術參數
     1.額定容量：6kVA
     2.輸入電壓：200V/400V，當輸入是400V時，把低壓端串聯，當輸入是200V時，把低壓端并聯。
     3.輸出電壓：1kV/3kV/5kV
     4.輸出電流：6A/2A/1.2A
  性能特點
     1.冷卻方式：環氧樹脂澆注式結構，絕緣耐熱等級為B級。
     2.高、低壓繞組及鐵芯間均設靜電屏蔽層，既作為勵磁變壓器，又是隔離變壓器。

四、電容分壓器
   技術參數
     1.自身電容量：600pF
     2.工作頻率：20～300Hz
     3.不確定度：1.5%
     4.額定電壓:110kV

變配電站做預防性耐壓試驗時變頻串聯諧振試驗裝置系列產品配置及適用范圍

更多產品咨詢請訪問武漢華頂電力設備有限公司

入、直流回路、操作控制回路等，狀態檢修范疇如果僅僅局限在裝置本身將很難有實施推廣的基礎。對于保護的狀態檢修必須作為一個系統性的問題來考慮，或者說保護的狀態監測環節如果能包含交流輸入、直流、操作回路等，狀態檢修就比較有可能在實際應用中得到推廣。

因此，實施保護設備狀態檢修應監測:交流測量系統，包括CT、PT二次回路絕緣良好、回路完整，測量元件的完好;直流系統，包括直流動力、操作及信號回路絕緣良好、回路完整;邏輯判斷系統;包括硬件邏輯判斷回路和軟件功能。保護裝置本身容易實現狀態監測，但由于電氣二次回路是由若干繼電器和連接各個設備的電纜所組成，要通過在線監測繼電器觸點的狀況、回調頻串聯諧振耐壓試驗成套裝置-變壓器廠用高電壓路接線的正確性等則很難，這可能是保護遲遲未能有效地推進狀態檢修的主要原因之一。

電氣二次操作回路是對電氣一次設備進行操作控制的電路，是繼電保護的一個重要組成部分。在繼電保護設備要求進行狀態檢修的情況下，作為繼電保護出口控制回路操作箱均采用硬件式結構，即由繼電器直接在220V強電回路中通過二次線聯接而成，接線繁雜，不具備自檢、在線監測、數據遠傳等功能。雖然在綜自站中該回路一部分硬接點可通過綜自設備(如測控設計)進行上傳監控，但要求二次回路繼電器輸出接點增多，使接線復雜化，可靠性下降，同時聯接電纜也增多。

繼電保護設備狀態檢修實施的重要基礎就是在設備狀態特征量的采集上不能有盲區。顯然，對保護設備實行狀態檢修而言，現有的二次控制回路操作箱達不到要求。而利用美國SEL提供的數字仿真式繼電保護平臺可以有效地設計微機操作箱，成功解決了電氣二次回路狀態檢修問題可為實現保護系統完整的狀態監測，為繼電保護實行狀態檢修創造必要的條件。

電氣二次設備狀態檢修是電力系統應用發展的必然，微機保護自診斷技術的使用使設備在狀態監測技術上具備了實施的基礎。同時，由于某些保護具有的PLC功能使得保護的有效監測范疇可以拓展到裝置以外的回路中去。這為有效地看保護系統的相關回路提供了可能，或者說從保護裝置的檢測拓展到相關回路的檢測，從而使繼電保護的狀態檢修具備了實施的基礎。保護的狀態監測將有助于對設備的運行情況、缺陷故障情況、歷次檢修試驗記錄等實現有效的管理和信息共享，并為設備運行狀況的分析提供了可靠的信息基礎，將有助于合理地制定設備的檢修策略，提高保護裝置的可用率，為電網的安全運行提供堅實的基礎。預防性試驗是保證電力變壓器安全運行的重要措施, 對變壓器故障診斷具有確定性影響, 通過各種試驗項目, 獲取準確可靠的試驗結果是正確診斷變壓器故障的基本前提。根據《電力設備交接和預防性試驗規程》規定的試驗項目及試驗順序, 主要包括油中溶解氣體分析、繞組絕緣電阻的測量、繞組直流電阻的測量、介質損耗因數tgD檢測、交流耐壓試驗、線圈變形試驗、局部放電測量等。1.油中溶解氣體分析

在變壓器診斷中, 單靠電氣試驗方法往往很難發現某些局部故障和發熱缺陷, 而通過變壓器油中氣體的色譜分析這種化學檢測的方法, 對發現變壓器內部的某些潛伏性故障及其發展程度的早期診斷非常靈敏而有效, 這已為大量故障診斷的實踐所證明。油色譜分析的原理是基于任何一種特定的烴類氣體的產生速率隨溫度而變化, 在特定溫度下, 往往有某一種氣體的產氣率會出現多大值; 隨著溫度升高, 產氣率多大的氣體依此為CH4、C2H6、C2H4、C2H2。這也證明在故障溫度與溶解氣體含量之間存在著對應的關系, 而局部調頻串聯諧振耐壓試驗成套裝置-變壓器廠用高電壓過熱、電暈和電弧是導
